Sartorius 1602 MP6E - vielleicht kann mir jemand helfen

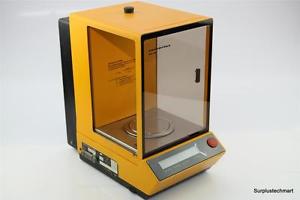

Kannst du bitte ein Bild der Waage hier reinstellen. Bin mir nicht sicher ob die Waage wirklich so ausschaut wie hier:


Liebes Forum, Hallo Georg,

leider ist dein Beitrag schon fast ein Jahr alt, ich möchte allerdings dennoch darauf Bezug nehmen, da ich dieselbe Waage mit vermutlich demselben Problem erstanden habe(erstanden ist vielleicht das falsche Wort, hab Sie bei meinem Arbeitgeber im Elektroschrott entdeckt). Die Waage scheint noch zu funktionieren, Die Anzeige blinkt allerdings nach dem Einschalten dauerhaft und zeigt beim Auflegen eines 100 g Prüfgewichtes etwas um die 67 g an. An den Wägezellen liegt es vermutlich nicht, da bei 10 g 6,7 g und auch bei 1 g 0,67 g angezeigt werden. Da ich schon alles Offensichtliche getestet habe und ich leider keine Bedienungsanleitung im Netz mehr finde, bin ich mit meinen Möglichkeiten allmählich am Ende.
Daher meine Frage ob du das bei deiner Waage herausgefunden hast oder ob jemand anderes hier im Forum weiß wie man die Waage neu justiert bzw. den Fehler(falls es einer ist) behebt?

Viele Grüße

Marc

Bei Anzeige 67 g für 100 g Last scheidet fehlende Justierung (mit Prüfgewicht) als Ursache wohl aus.

Evtl. falsche Gewichtseinheit gewählt - z.B. Pennyweights (dwt)?
100 g = 64,301 dwt - die verbleibende Differenz zur Anzeige "67" könnte dann tatsächlich mangelnder Justierung geschuldet sein.

Hättest Du aber sicherlich wahrgenommen, denn die Gewichtseinheit sollte natürlich angezeigt werden - es sei denn, die entsprechende Anzeige ist defekt.

Hallo Wolko,

danke für deine Antwort. Das mit den Pennyweights ist ein interessanter Punkt, hab das gleich nochmal geprüft ,die Waage zeigt jedoch gramm an. Die Waage verhält sich allerdings tatsächlich als ob Sie eine falsche Einheit anzeigen würde, ist auch 100% linear im gesamten Gewichtsbereich , sie weicht halt um den Faktor 0,67442 vom wahren Gewicht ab. Hab mir mittlerweile die Platine angeschaut und die "einfachen" Bauteile wie Elkos und Steckverbindungen geprüft ohne das mir was spanisch vorgekommen wäre. Leider fehlt mir zum Prüfen der IC's das nötige Equipment bzw. Know How. Auf der Platine befinden sich auch 2 Potis, daran drehen ändert an der Gewichtsanzeige leider auch nichts. Würde mich schon freuen wenn ich das Teil wieder zum laufen bringen würde. Jemand noch Ideen?

Grüße

Marc

So , bin jetzt schon etwas weiter. Habe nämlich im Netz das Service Handbuch gefunden (unter http://www.dataweigh.com/device/sartori…-series/1602mp6)
Dort steht, dass das oben beschriebene Problem auftritt, wenn die Speicher IC auf der Platine, wie von ghieber bereits vermutet, keine Kalibrierung mehr hinterlegt hat.Als Abhilfe soll man die IC ausbauen und alle PINs kurzschließen um einen Reset durchzuführen ,danach die Waage in Betrieb nehmen und eine externe Kalibrierung mit einem 100 g Prüfgewicht durchführen. Das habe ich jetzt getan aber leider ohne Erfolg. (Anzeige blinkt weiterhin und Gewicht wird um den selben Faktor falsch angezeigt). Die andere im Handbuch genannte Abhilfe ist der Tausch der möglicherweise defekten Speicher IC. Daher habe ich diese jetzt bestellt und warte auf Ankunft der Lieferung im Laufe der nächsten Woche. Bis dahin heißt es abwarten...

Hallo ghieber,

die Service Handbücher sind auf der Seite die Marc verlinkt hat direkt herunterladbar (herunterscrollen und rechts auf "Downloads" klicken).

http://www.dataweigh.com/media/3503/w-5001-d16021.pdf
http://www.dataweigh.com/media/3525/w-5001-e16021.pdf

Ein riesen Dankeschön an Marc für den großartigen Link. Die haben für sehr viele Sartorius Waagen die Service-Handbücher.

Beste Grüße
Cumulonimbus

So mal wieder ein kleines Update zu meiner Waage. Habe verschiedene Dinge getestet, zum einen habe ich wie von Georg empfohlen 150 g aufgelegt und versucht eine externe Kalibrierung durchzuführen. Leider konnte ich den Fehler dadurch allerdings auch nicht beheben. Die Waage zeigt beim auflegen 101,265 g an , wenn ich dann auf externe Kalibrierung schalte, blinkt für einige Sekunden "00 -." ,anschließend blinkt für einige Sekunden nur noch der Punkt, danach erscheint kurz 100.000 g auf der Anzeige und nach einem kurzen Hupton dann wieder 101,265 g (blinkend wie zuvor).
Heute hatte ich dann zusätzlich noch das Problem, dass die Waage sich garnicht mehr einschalten lies. Nach langer verzweifelter Suche stellte sich dann heraus dass sich lediglich am An/Aus Schalter ein Kontakt gelöst hatte ...
Nach der Fehlersuche hatte ich die Waage schon so weit zerlegt, dass ich mir dachte ich teste mal ob sich an der Anzeige was ändert wenn ich an der Vorlasteinstellung etwas ändere, dabei ist mir dann leider die Vorlastfeder herausgesprungen. Einen gefühlten halben Tag später hatte ich die Feder dann endlich wieder dort wo sie hin soll. Mit dem ursprünglichen Problem bin ich jetzt immer noch nicht weiter, hab aber eine Menge über Waagenmechanik gelernt

Hallo,
wenn ich die Service Anleitung richtig gelesen habe, kann es passieren, das beim kalibrieren mit einem falschen Gewicht (z.B. 100g anstatt 150 oder 160g) eine Neukalibrierung mit dem richtigen Gewicht nicht mehr möglich ist, da dieser (falsche) Wert dann gespeichert ist und nur mit einem gleichen (falschen ) Gewicht wieder kalibriert werden kann!
Abhilfe : Akku abklemmen, Masse und + des RAMs 74C89 bei ausgeschalteter Waage einige Minuten verbinden, Verbindung trennen, Akku wieder anschliessen. Achtung : Vor aktivieren der Kalibration Waage mindestens 30 Minuten eingeschaltet lassen !

Gruß und viel Erfolg

EMUD
